المان تابلو ترمه کرمان

معرفی پروژه المان تابلو ترمه

المان نوری تابلو ترمه، یکی از پروژه هایی است که به صورت سفارشی توسط عرفان صنعت در شهر کرمان طراحی، تولید و نصب شده است. در این پروژه، طرح سنتی ترمه با استفاده از دستگاه CNC روی ورق های فلزی برش خورده و در قالب یک المان نوری ۳ متری ساخته شده است.

بزرگترین چالش در ساخت المان های فضای باز شهری، استهلاک و خرابی زودهنگام آن هاست. به همین خاطر، در اجرای این پروژه تمرکز اصلی تیم فنی ما روی سه اصل مهم بود: استحکام بالای اسکلت فلزی، استفاده از تجهیزات نوری صددرصد ضدآب و ایمن سازی تابلو برق. نتیجه کار، سازه ای است که بدون نیاز به تعمیرات مداوم، سال ها در شرایط جوی مختلف کار می کند.

مشخصات سازه فلزی و فونداسیون

در طراحی المان های شهری، ابعاد بزرگ سازه نیازمند محاسبات دقیق مهندسی است. برای سازه ای با ارتفاع ۳ متر، زیبایی فقط ظاهر کار است؛ بخش حیاتی پروژه، مقاومت آن در برابر وزش باد و شرایط محیطی است. به همین دلیل در پروژه تابلو ترمه، اسکلت اصلی را با پروفیل های سنگین صنعتی و ورق های ضخیم فلزی ساخته ایم. فونداسیون نیز دقیقاً متناسب با وزن بالای المان طراحی شد تا سازه کاملاً روی زمین مهار شود و از نظر ایمنی فیزیکی در بالاترین سطح ممکن قرار بگیرد.

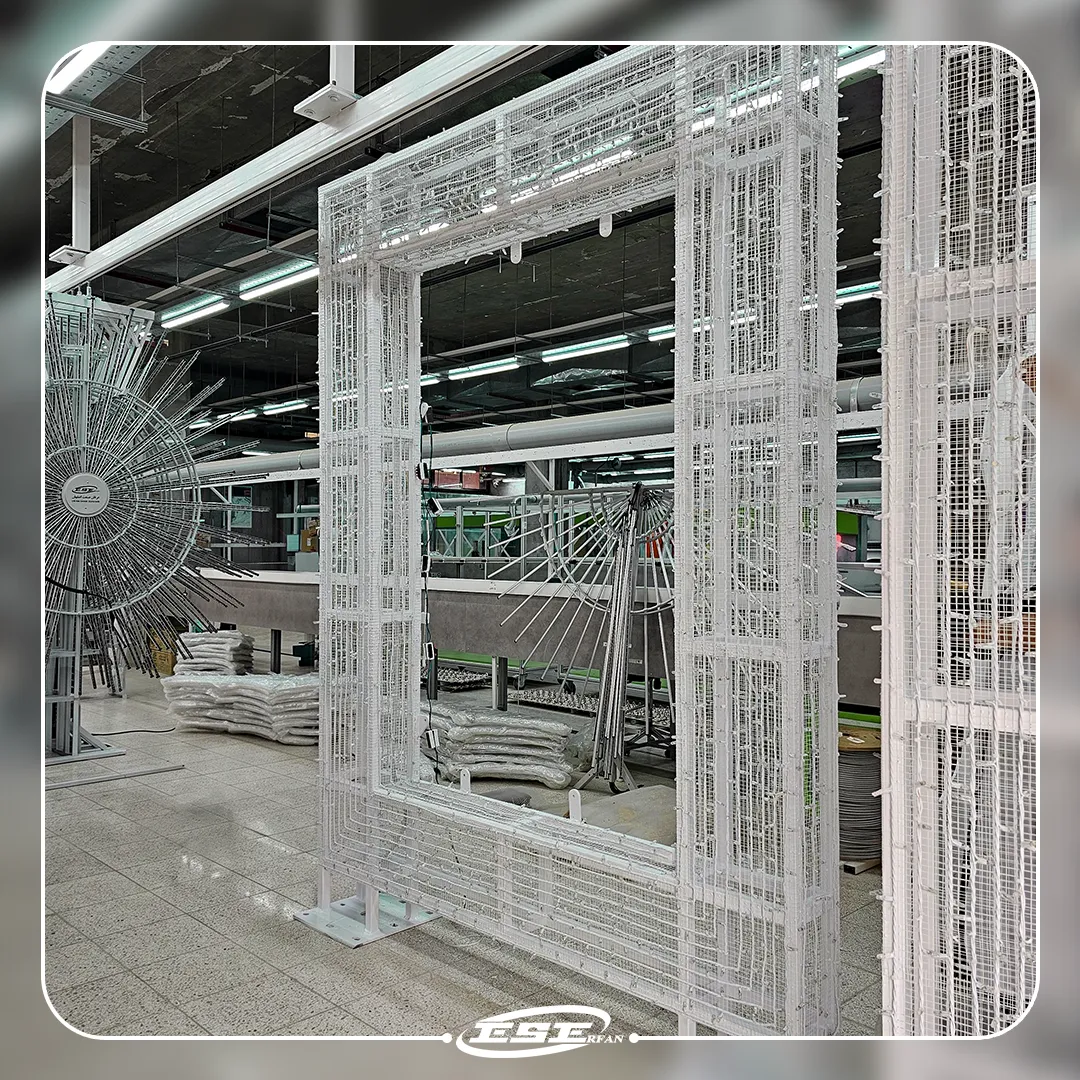

استراکچر و بدنه فلزی المان

• اجرای فونداسیون: پایه‌ های این سازه با فونداسیون‌ بندی اصولی، به طور کامل و ایمن روی زمین مهار شده است.

• ابعاد سازه: این المان با ارتفاع ۳ متر و عرض ۲ متر ساخته شده و پهنا و عمق بدنه آن ۲۵ سانتی‌ متر است.

• اسکلت اصلی: شاسی این سازه با استفاده از پروفیل‌های صنعتی و شبکه فلزی ساخته شده است.

• طرح بدنه: نقش های ترمه با استفاده از دستگاه CNC روی ورق‌های فلزی برش خورده است.

• وزن سازه: وزن نهایی هر یک از قاب‌ ها ۳۵۰ کیلوگرم است.

ریسه‌ ها و کابل‌ کشی المان

نورپردازی المان ترمه به خاطر متراژ بالای ریسه های مصرفی، یکی از بخش های مهم ساخت المان بود. برای جلوگیری از اتصالی مدار یا سوختگی زودهنگام در فضای باز، تمام تمرکز روی استفاده از ریسه های کاملاً عایق و کابل کشی اصولی گذاشته شد تا سازه در شرایط جوی مختلف کرمان، پایدار بماند و درگیر هزینه های مداوم تعمیرات نشود.

مشخصات ریسه‌ های مصرفی

برای اینکه طرح زیبای ترمه در شب به خوبی دیده شود، از ترکیب سه نوع ریسه مختلف استفاده کردیم. این ترکیب باعث می‌شود سازه هم از دور درخشش داشته باشد و هم از نزدیک جزئیات آن مشخص باشد.

• متراژ ریسه: روشنایی این سازه با اجرای ۶۶۰ متر ریسه سوزنی جهت ایجاد تراکم نوری، ۲۱۰ متر ریسه نئون برای برجسته‌ سازی فرم ترمه و ۴۵ متر ریسه شلنگی تکمیل شده است.

• نوع ریسه LED: تمامی این ریسه‌ ها مجهز به چیپ اپیستار (Epistar) است که باعث می‌ شود در طول زمان، شدت نور افت نکند و نوسانات برق باعث سوختن مدار نشود.

• رنگ نور: برای سیستم روشنایی این سازه، رنگ آفتابی با دمای رنگ ۲۴۰۰ کلوین در نظر گرفته شده است.

ماندگاری سازه در شرایط جوی

المان های شهری که در فضای باز نصب می شوند، همیشه در معرض آفتاب تند، باد و گرد و غبار هستند. در پروژه کرمان، با توجه به شرایط اقلیمی این منطقه، تمام تمرکز ما روی این بود که سازه بعد از چند ماه دچار تغییر رنگ یا افت کیفیت نشود.

مقاومت در برابر آفتاب و گرد و غبار

• ثبات رنگ بدنه: برای پوشش فلزی از رنگ های مخصوصی استفاده شده که در برابر اشعه آفتاب (UV) کاملاً مقاوم هستند. این یعنی گرمای تابستان و تابش مستقیم خورشید باعث کدر شدن یا پوسته پوسته شدن رنگ المان نمی شود.

• شفافیت ماندگار نور: یکی از مشکلات المان های نوری در مناطق کویری، کدر شدنِ ظاهر ریسه ها بر اثر گرد و غبار است. بدنه و ریسه های نوری این تابلو طوری طراحی شده اند که راه نفوذ گرد و غبار به داخل آن ها بسته باشد تا درخشش ریسه ها در طول سال ها دقیقاً مثل روز اول باقی بماند.

• تحمل دمای بالا: تمام قطعات الکتریکی به کار رفته در این پروژه برای کار در دمای بالا انتخاب شده اند. این موضوع باعث می شود حتی در گرم ترین ترین روزهای سال، سیستم نوری بدون داغ شدن بیش از حد و سوختگی، به کار خود ادامه دهد.

خدمات پس از فروش و پشتیبانی

ما در عرفان صنعت پس از نصب پروژه هم در کنار شما هستیم. برای اطمینان خاطر کارفرمایان، تمامی ریسه های نوری به کار رفته در این المان دارای ۲۴ ماه گارانتی بی قیدوشرط هستند و در صورت بروز هرگونه مشکل فنی، تیم اجرایی ما در سریع ترین زمان ممکن برای رفع آن اقدام می کند تا المان شما خاموش نماند. علاوه بر این، ما با ارائه ۵ سال خدمات پس از فروش، پایداری پروژه را در سال های آینده تضمین می کنیم تا دغدغه ای بابت سرویس و نگهداری نداشته باشید. در نهایت، تیم خدمات پس از فروش ما همیشه آماده است تا به عنوان یک مشاور متخصص در پروژه های جدید نورپردازی شهری، از ایده اولیه تا برآورد هزینه و اجرای دقیق کار در کنار شما حضور داشته باشد.
