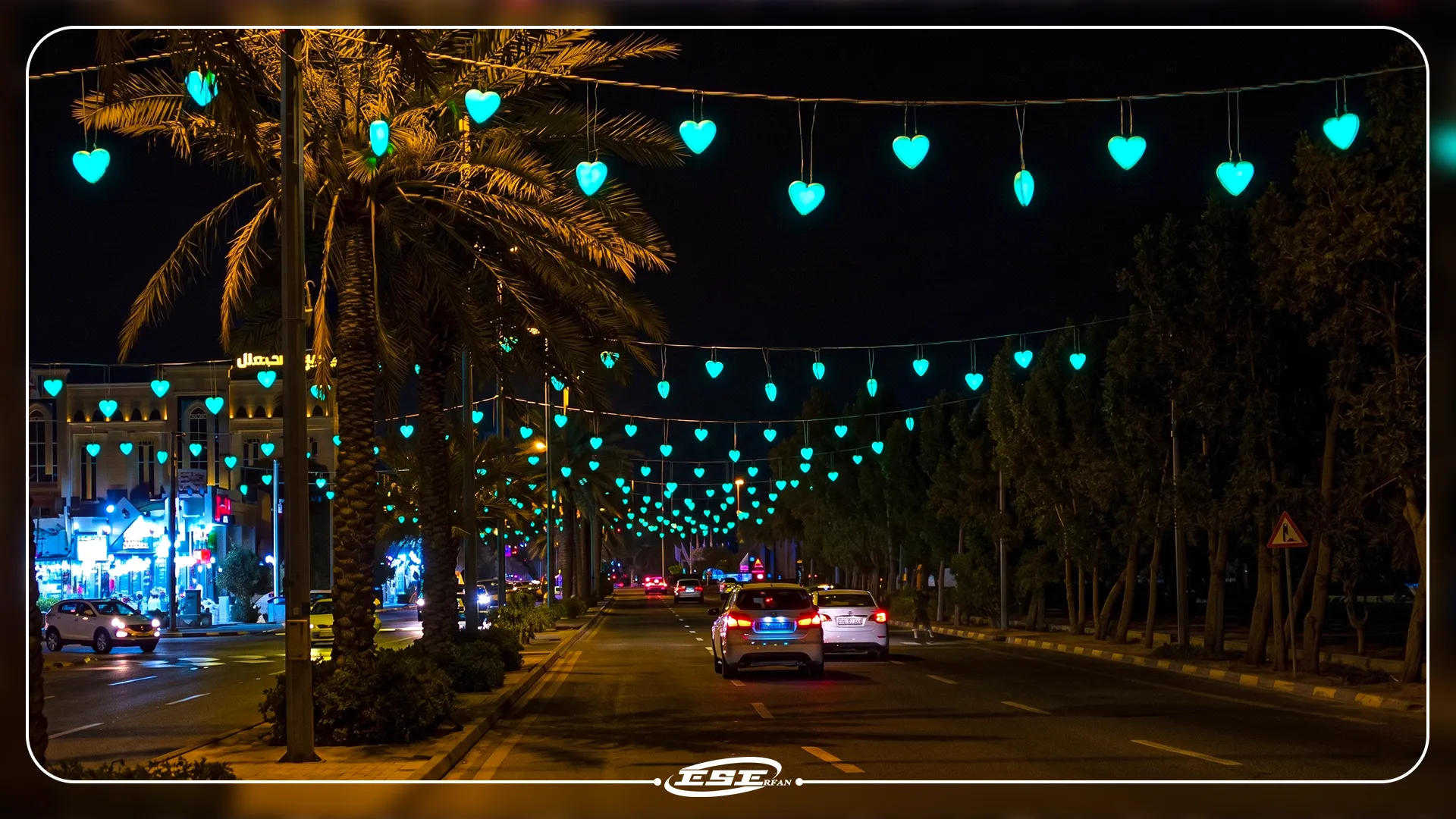

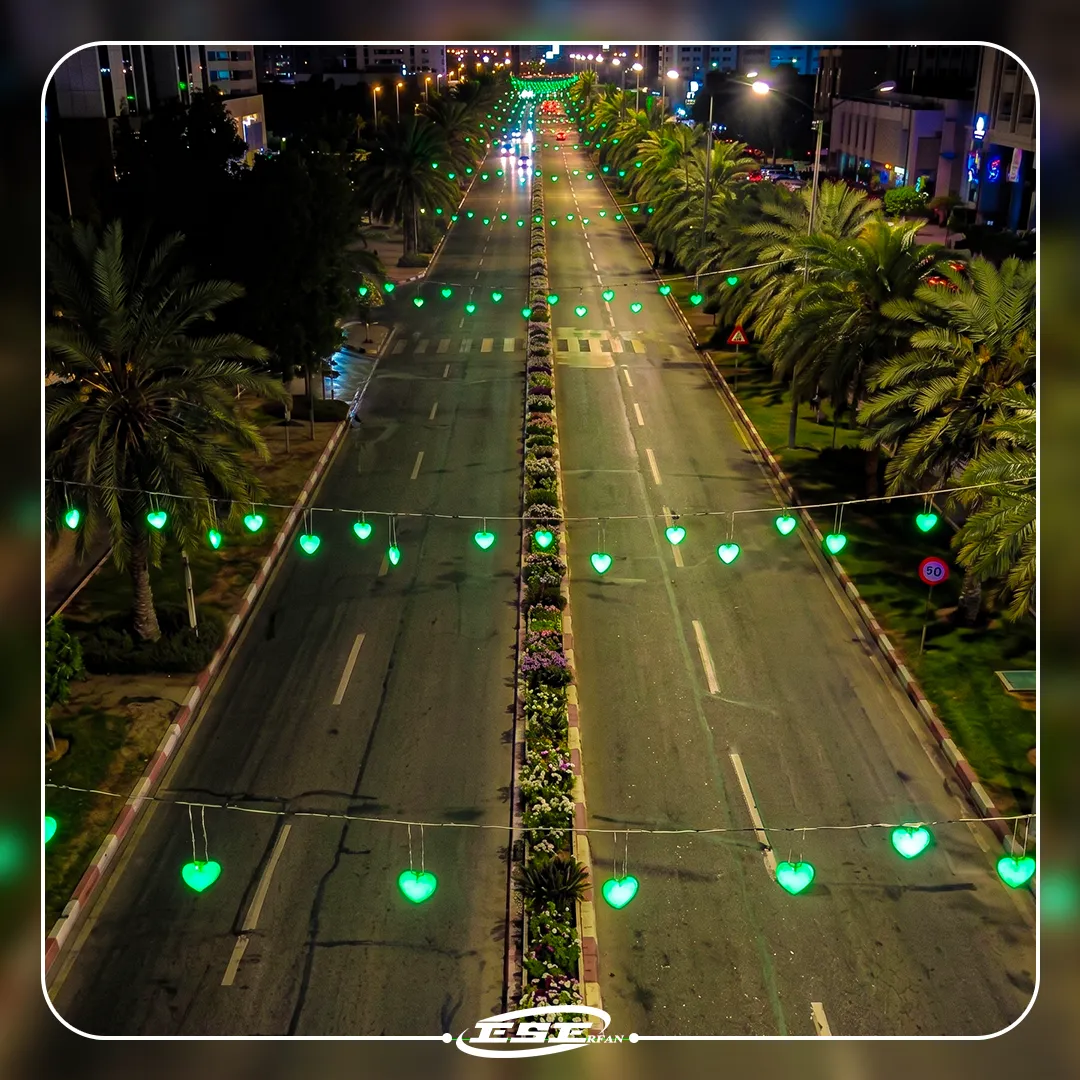

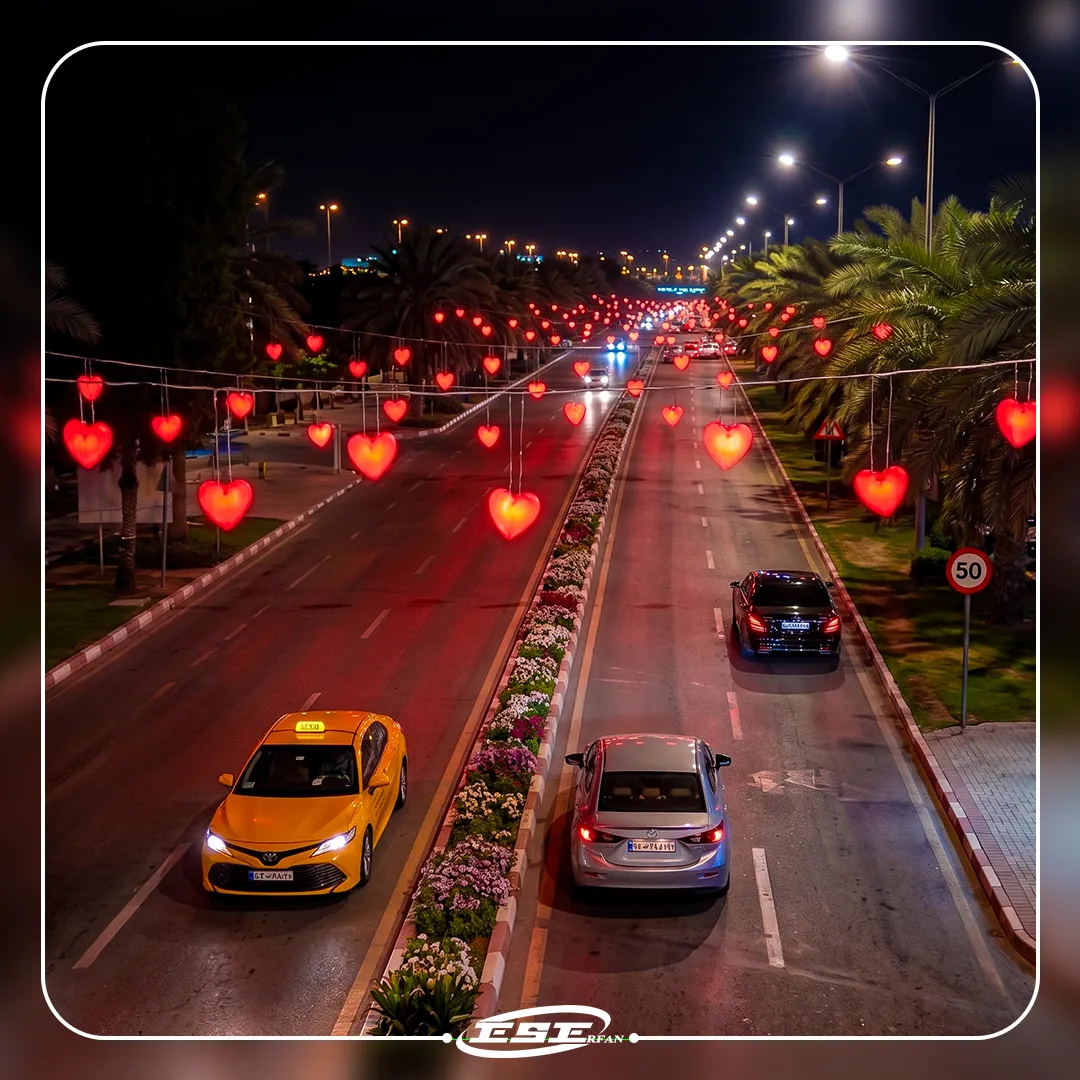

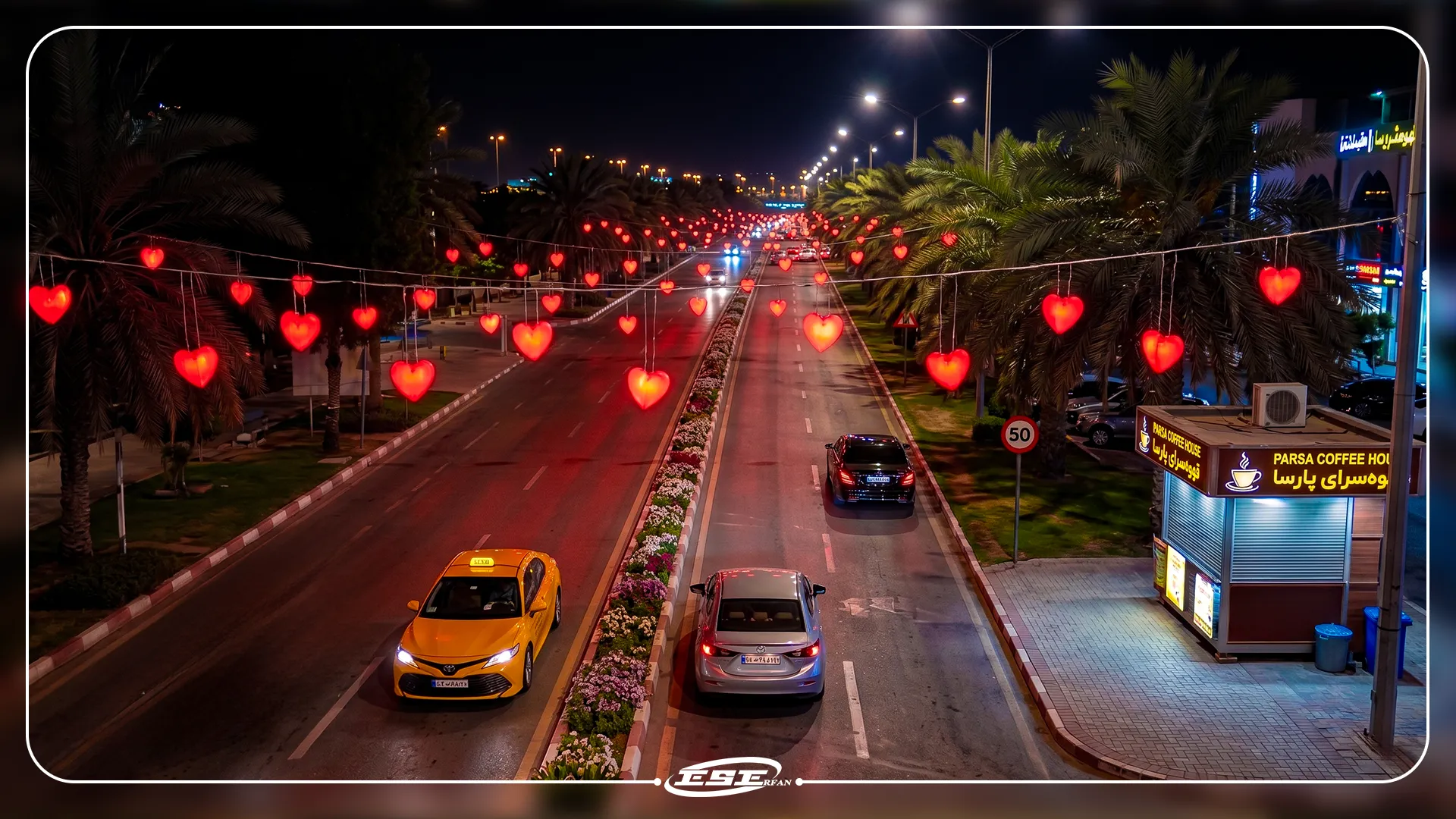

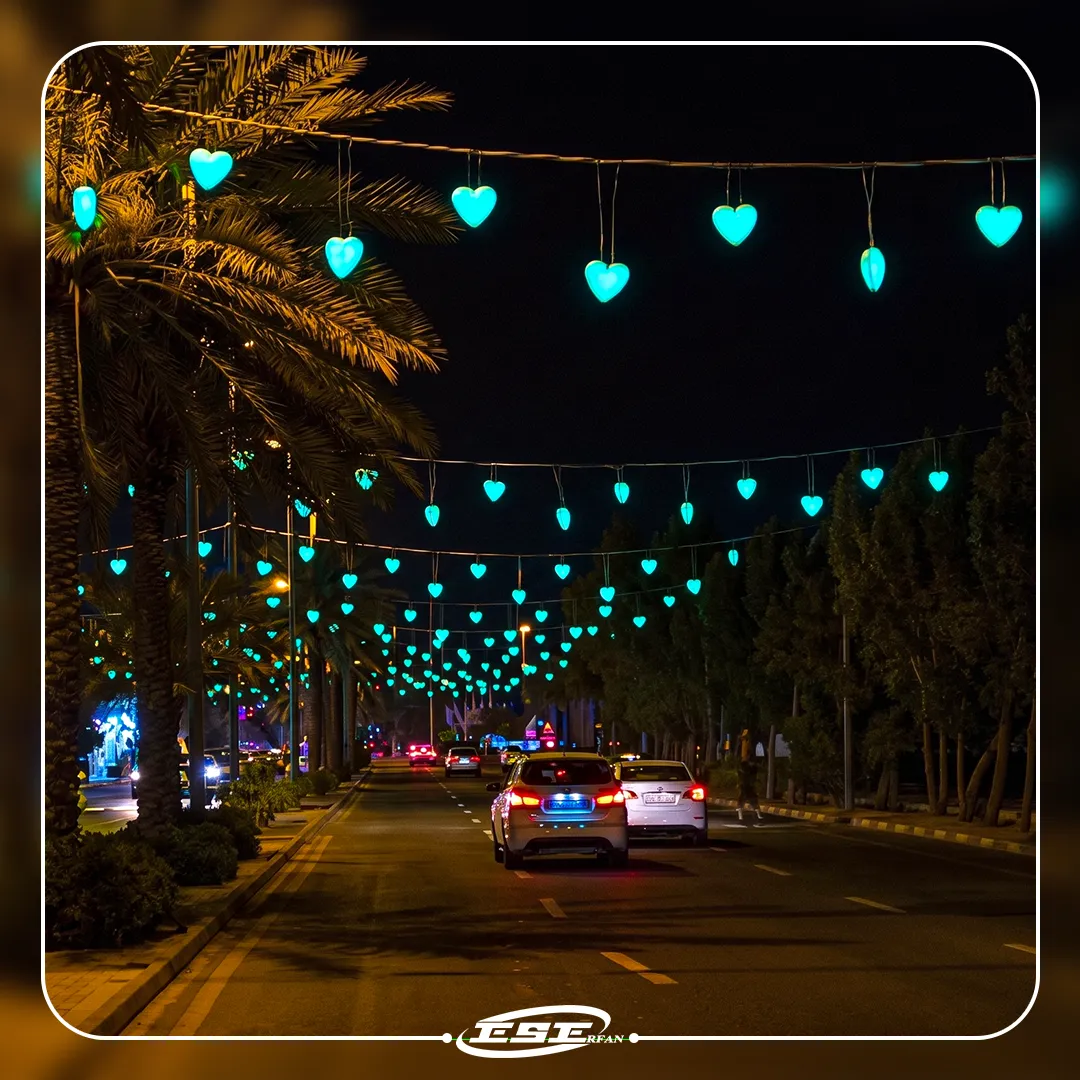

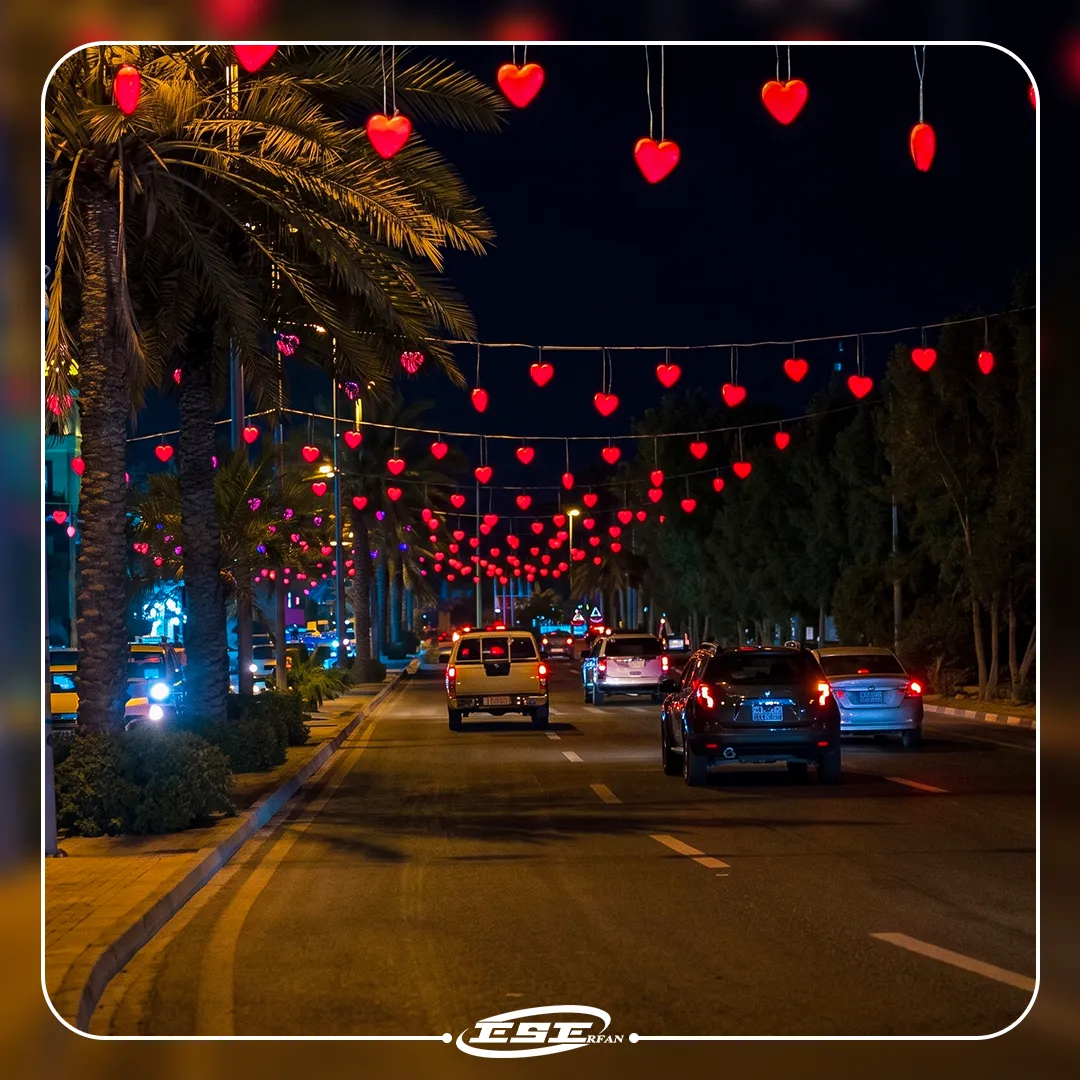

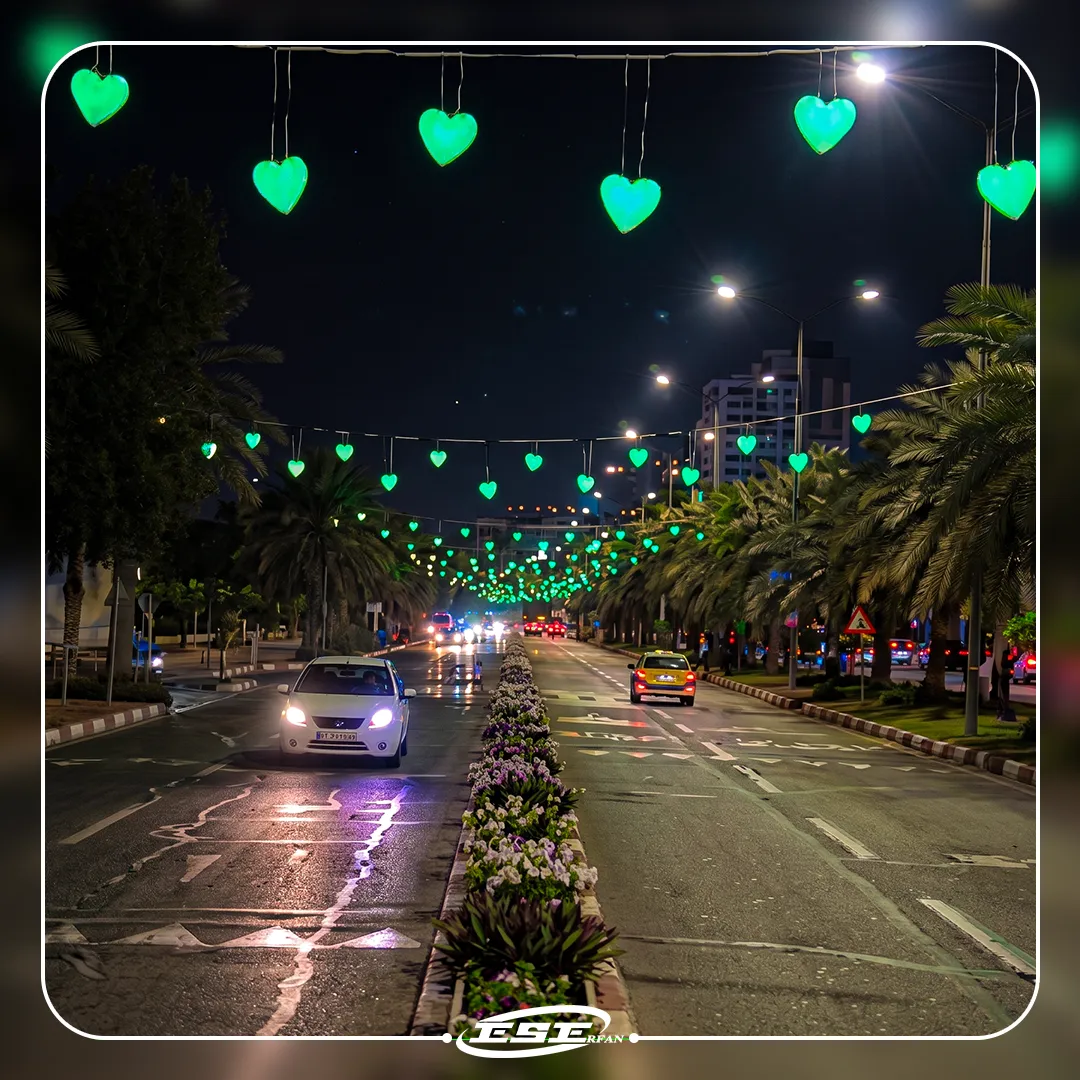

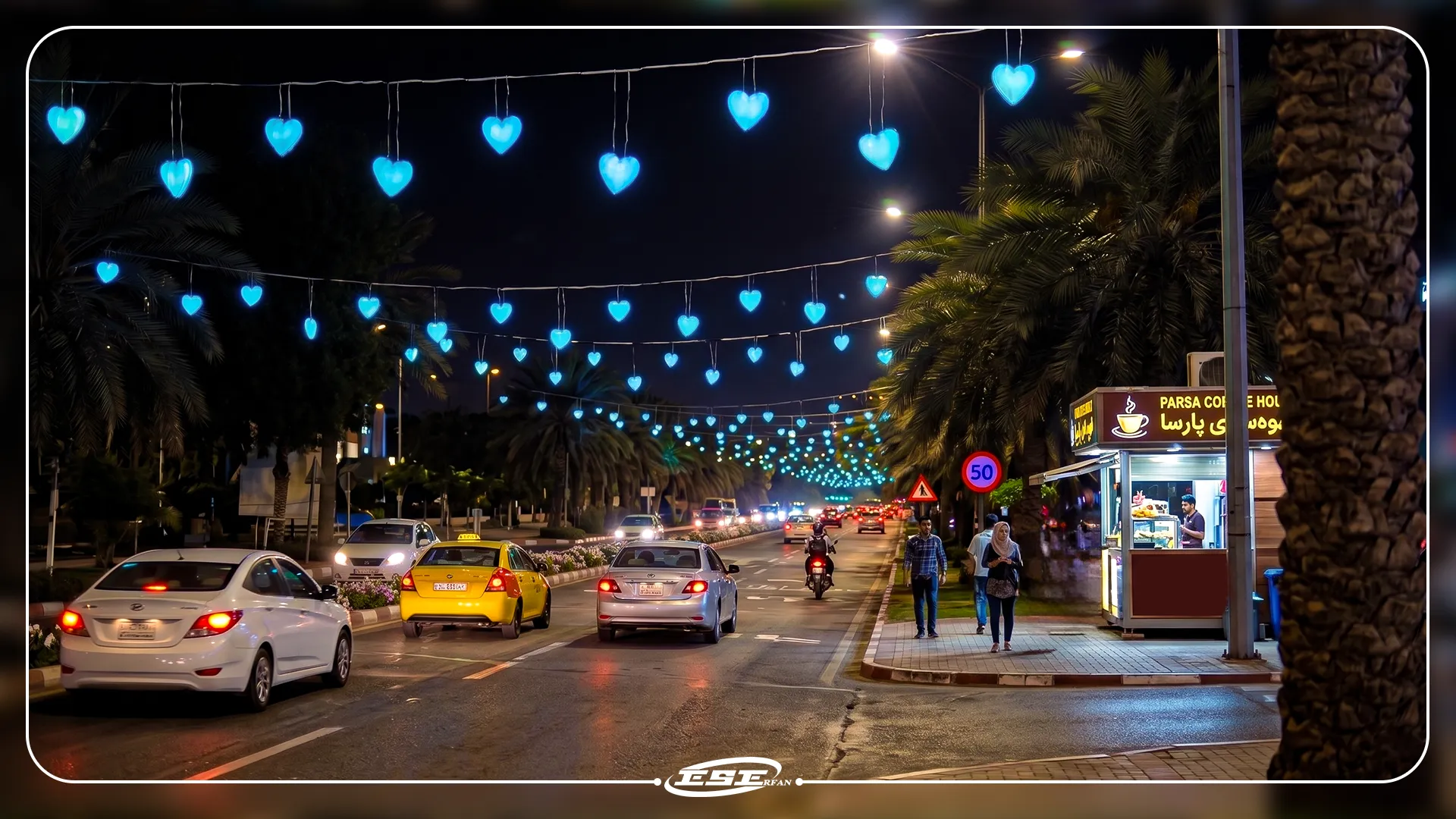

پروژه سقف نوری قلبی، از پروژه های اجرایی شرکت عرفان صنعت اصفهان است. در ساختار این سازه، حباب ها در فاصله یک متری از یکدیگر جانمایی شده اند. جهت مهار اصولی وزن و حفظ یکپارچگی سیستم در طول مسیر، تجهیزات این سقف نوری به صورت کامل کابل کشی شده و سوار بر سیم بکسل (متناسب با طول دهانه) تولید و نصب می گردند.
مشخصات ابعاد و متریال سقف قلبی
حباب ساخته شده برای این پروژه، دارای طراحی خاص به شکل قلب است. ابعاد هر حباب شامل ۳۳ سانتی متر ارتفاع، ۳۵ سانتی متر عرض و ۱۸ سانتی متر ضخامت می باشد. جنس بدنه حباب ها از پلی اتیلن ساخته شده است. برای پایداری در برابر شرایط جوی و نصب اصولی، طراحی این حباب ها به گونه ای است که جایگاه مشخصی برای قرارگیری پیکسل ها دارند و به کمک سیم گیر و قطعات نگهدارنده، کاملاً محکم روی کابل ثابت می شوند.
مشخصات ریسه و مدیریت مصرف انرژی
در سیستم روشنایی این پروژه، از ریسه پیکسل های ۴ سانتی متری فول کالر (۲۰ شعله) استفاده شده است. در داخل هر یک از حباب های قلبی، ۲ عدد پیکسل قرار گرفته است که هر کدام دارای ۹ عدد SMD نوری هستند. از آنجا که در پروژه های نورپردازی شهری مدیریت مصرف برق اهمیت بالایی دارد، ولتاژ ورودی مدار ۱۲ ولت است و توان مصرفی هر پیکسل تنها ۱ وات می باشد. برای انتقال پایدار جریان برق در طول پروژه، کابل های استاندارد ۳ در ۰.۷۵ به کار رفته است. جهت اطمینان از عایق بودن سیستم، تمام پیکسل ها با استفاده از رزین صنعتی آب بندی شده اند و دارای درجه حفاظتی IP67 هستند.
فضاهای مناسب برای اجرای سقف نوری
-

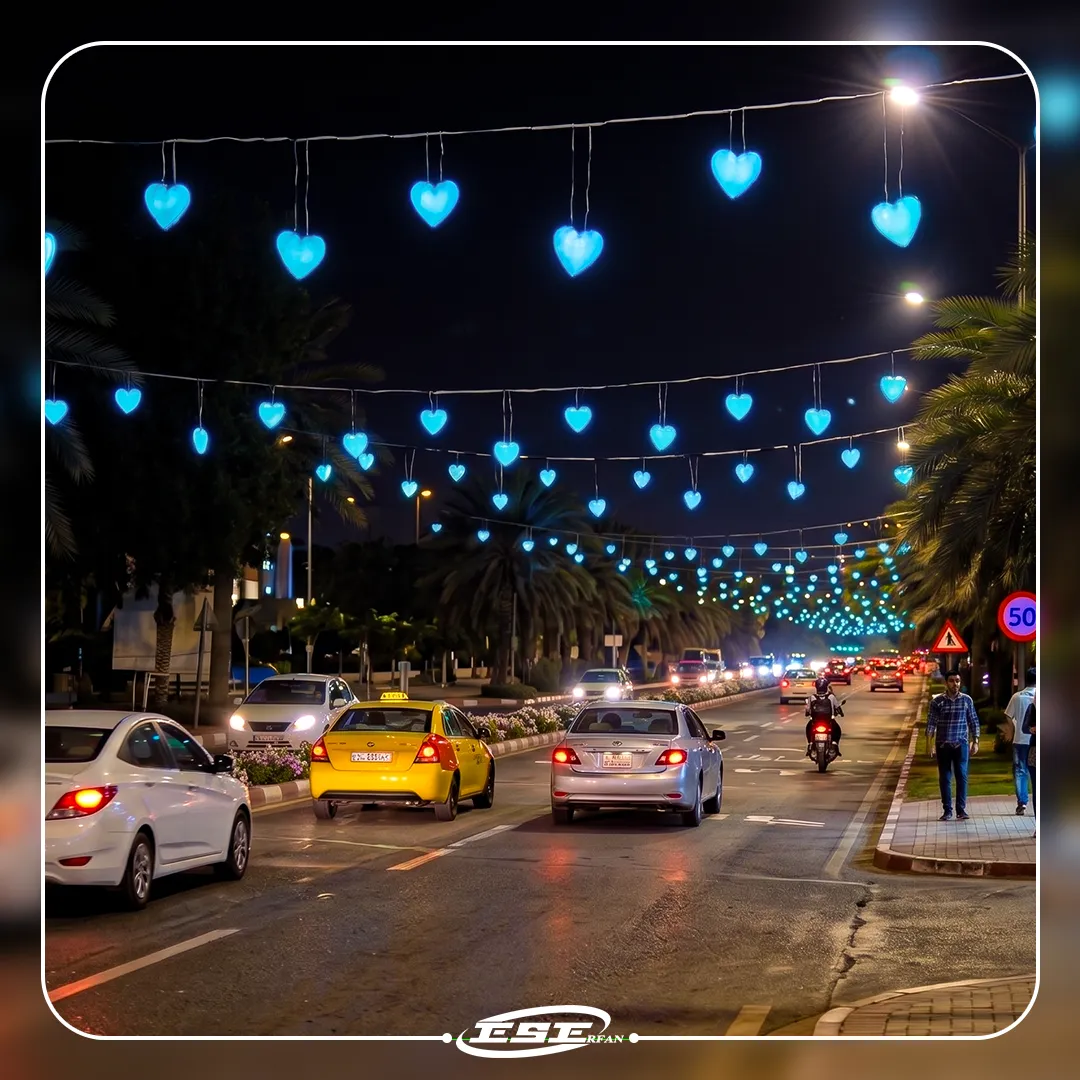

نورپردازی خیابان ها و مسیر های پیاده روی: با توجه به قابلیت هماهنگی بیسیم ریسه ها تا فاصله ۲۰۰ متر، این سازه بدون نیاز به کابلکشی دیتای اضافه، بهترین گزینه برای پوشش خیابان های عریض و مسیر های پیاده روی است.
-
نورپردازی پارک ها و فضا های شهری: استاندارد حفاظتی بالا (IP67) و استفاده از مواد مقاوم در برابر اشعه خورشید، نصب این ریسه ها را در پارک ها، پلازا ها و فضاهای باز شهری کاملاً ایمن و ماندگار می کند.
-
نورپردازی باغ تالار ها و فضا های تشریفاتی: فرم دکوراتیو حباب ها به شکل قلب در کنار نورپردازی فول کالر، جاذبه بصری فوق العاده ای برای ورودی باغ تالار ها، مجتمع های تجاری و فستیوال ها ایجاد می کند.
مدیریت بی سیم افکت با جعبه کنترل
در این پروژه، به منظور حذف پیچیدگی های دیتای مرکزی، از یک جعبه کنترل مجزا برای هر ریسه استفاده شده است. بدنه این جعبه ها از جنس مواد پلی کربنات نشکن و مقاوم در برابر اشعه نور خورشید (یو وی دار) ساخته شده است. داخل این جعبه، یک آداپتور ۱۲ ولتی جهت تغییر ولتاژ و یک برد حافظه جهت پردازش برنامه ها قرار دارد. کابل ورودی برق با رزین و خود جعبه با استفاده از جوش آلتراسونیک کاملاً آب بندی (IP67) شده اند.
این جعبه مجهز به ماژول NRF است که قابلیت های ویژه ای به پروژه می بخشد:
-
هماهنگ شدن افکت کل سازه بلافاصله پس از اتصال به برق.
-
حفظ هماهنگی و ارتباط سیستم تا فاصله ۲۰۰ متر از یکدیگر.
-
قابلیت تغییر و افکت کل مسیر تنها با استفاده از نرم افزار اندروید.
-
امکان تغییر یکپارچه افکت کل مسیر با اعمال تغییرات در برنامه ریسه اول.
گارانتی و خدمات پس از فروش
پروژه های نورپردازی شهری نیازمند عملکردی پایدار و بدون وقفه هستند. به همین منظور، شرکت عرفان صنعت تمامی ریسه ها و المان ها را با ۱۸ ماه گارانتی و ۵ سال خدمات پس از فروش تضمین و ارائه می دهد.
