پروژه تونل نوری دلفینی چابهار به عنوان یکی از المان های شهری مدرن، توسط شرکت عرفان صنعت در ساحل این شهر طراحی و اجرا شده است. این سازه با هدف ایجاد فضایی ایمن، جذاب و پایدار برای شهروندان و گردشگران، علاوه بر نقش نورپردازی محیطی، به عنوان یک ساختار هندسی منسجم در فضای ساحلی عمل می کند. تجربه شرکت عرفان صنعت در پیاده سازی پروژه های مشابه نشان می دهد که انتخاب متریال مناسب و رعایت اصول مهندسی، کلید دوام اینگونه سازه ها در برابر شرایط مختلف آب و هوایی است.هدف اصلی در اجرای تونل دلفینی چابهار، ارائه سازه ای مقاوم در برابر رطوبت بالا و بادهای شدید بوده است که ضمن تضمین ایمنی کامل برق رسانی، زیبایی بصری خاصی را در شب به منطقه ببخشد. استفاده از ریسه های سوزنی و نئون با چیپ های LED استاندارد، پایداری نوردهی را در طولانی مدت تضمین کرده و از افت کیفیت جلوگیری می کند. در ادامه، جزئیات فنی ساختار فلزی، سیستم نورپردازی و مکانیزم کنترل هوشمند این پروژه گفته خواهد شد تا ابعاد دقیق این پروژه نورپردازی مشخص گردد.
مشخصات فنی و ساختار سازه
پایداری و استحکام تونل دلفینی چابهار ریشه در محاسبات دقیق فونداسیون و اسکلت فلزی آن دارد. فرآیند اجرا با گودبرداری های استاندارد آغاز شد؛ به طوری که ۲۴ حفره با ابعاد ۵۰×۵۰ سانتی متر و عمق ۶۰ سانتی متر برای استقرار پایه ها حفر شده است. در کف هر حفره، بیس پلیت هایی با ابعاد ۳۰×۳۰ سانتی متر و ضخامت ورق ۸ میل نصب شده اند. برای افزایش مقاومت کششی و جلوگیری از جابجایی، شبکه میلگرد ۱۶ میلی متری به شکل مستطیل ۱۵×۵۰ سانتی متر زیر بیس پلیت جوشکاری شده است.

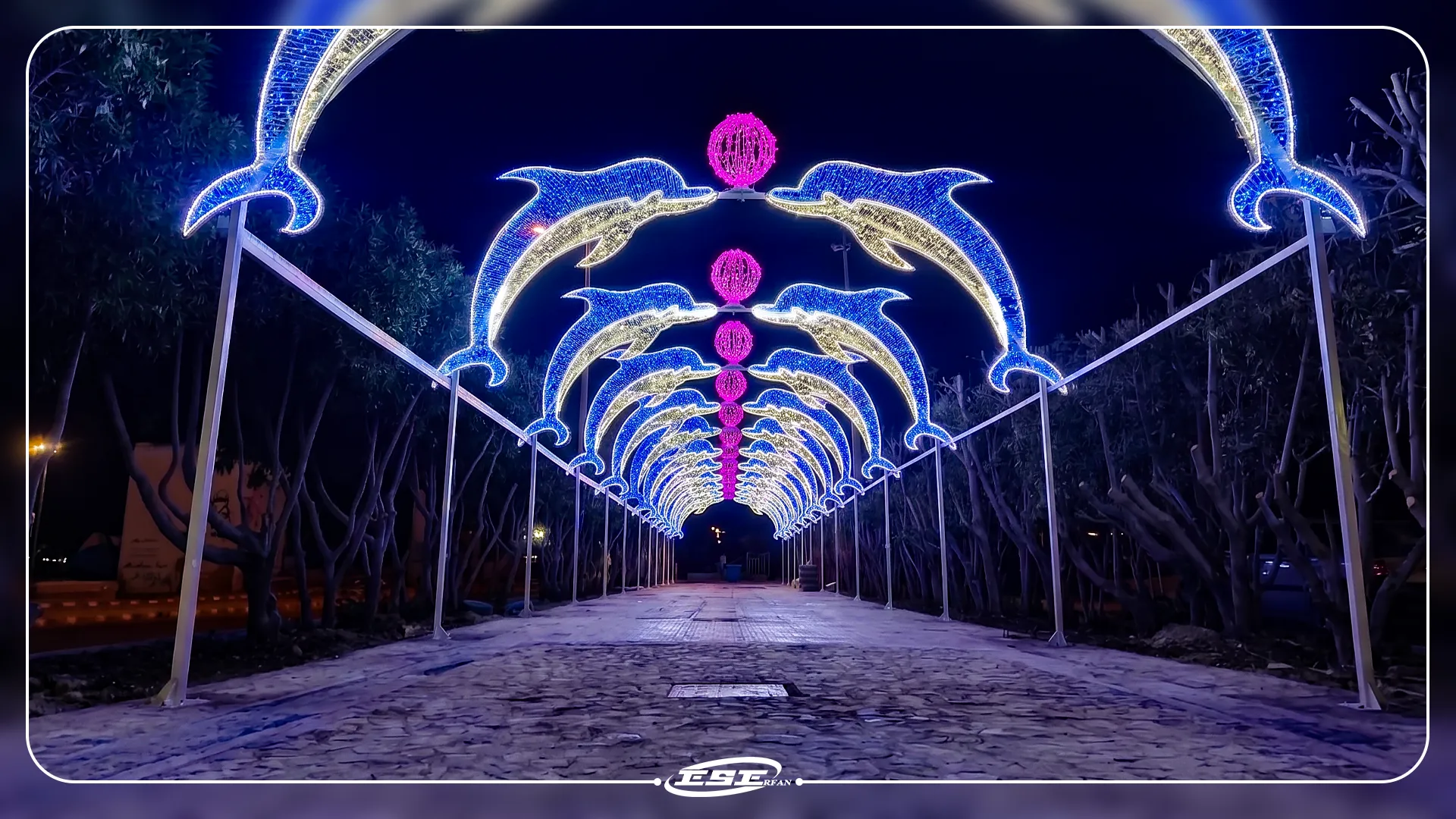

اسکلت اصلی سازه شامل ۱۲ مسیر فلزی مستقل است که هر کدام با قوطی های ۴×۶ سانتی متر و ضخامت ۲ میل پیاده سازی شده اند. اتصال این مسیرها به یکدیگر از طریق کلاف بندی با قوطی ۴×۴ انجام پذیرفته که یکپارچگی کل تونل را تضمین می کند. بخش مرکزی هر مسیر، نقشه ی مجسمه دلفین را تشکیل می دهد که با استفاده از قوطی های ۲×۱ ساخته شده است. برای نگهداری ریسه های سوزنی و همزمان افزایش استحکام بدنه دلفین ها، از توری جوشی در قسمت میانی اسکلت استفاده شده است.
در نقطه اوج هر قوس، گوی های نورانی به قطر ۶۰ سانتی متر نصب شده اند که از کلاف های مسی سایز ۶ تولید شده اند و نمای برجسته ای به سقف تونل می بخشند. تجهیزات نورپردازی شامل دو نوع ریسه است:
- ریسه سوزنی: مجموعاً ۱۳۶۸ متر ریسه سوزنی با ولتاژ DC (تبدیل ۲۲۰ ولت به ولتاژ پایین) که از چیپ های Epistar با طول عمر بالا بهره می برند. این ریسه ها دارای درجه حفاظت IP67 هستند و با رنگ های آبی و سفید، بدنه دلفین ها را پوشانده اند.
- ریسه نئون: ۶۰۰ متر ریسه نئون با ولتاژ ۲۲۰ ولت که به صورت دو طرفه و تکرنگ اجرا شدهاند.
استفاده از سیم افشان ۰.۵*۱ با روکش PVC مقاوم در برابر آفتاب و کانکتورهای واترپروف (Waterproof)، ایمنی اتصالات را در محیط مرطوب ساحلی تضمین میکند.
سیستم کنترل هوشمند و مدیریت انرژی
مدیریت مصرف برق و پایداری عملکرد نورپردازی در تونل نوری دلفینی از طریق یک سیستم کنترل متمرکز انجام می شود. قلب تپنده این سیستم، جعبه برق مرکزی عرفان صنعت است که با رعایت استاندارد های آب بندی و استفاده از قطعات باکیفیت طراحی شده است. این باکس شامل تجهیزات کلیدی نظیر کنتاکتور، محافظ جان، سوئیچینگ ۲۴ ولت برای تغذیه ریسه های سوزنی و سیستم ارتینگ ایمن است.
برای بهینه سازی مصرف انرژی و حذف نیاز به دخالت انسانی در خاموش و روشن کردن سازه، از ساعت نجومی پیشرفته استفاده شده است. این دستگاه به صورت خودکار بر اساس زمان غروب و طلوع خورشید در منطقه چابهار، عملیات قطع و وصل جریان را انجام می دهد. علاوه بر این، امکان کنترل از راه دور و تغییر الگوهای نوری از طریق اپلیکیشن موبایل فراهم شده است که به مدیران پروژه اجازه می دهد تا در مواقع ضروری یا رویدادهای خاص، پارامترهای روشنایی را به سرعت تنظیم کنند.
در این پروژه تلاش شده است تا با تلفیق مهندسی برق و تکنولوژی های نوین، سیستمی هوشمند ایجاد شود که علاوه بر پایداری بالا، به کاربر اجازه دهد تا با دسترسی آسان از طریق اپلیکیشن موبایل، تمامی پارامترهای روشنایی تونل را کنترل و تنظیم نماید.
استحکام سازه و مقاومت در برابر شرایط جوی
مقاومت تونل دلفینی چابهار در برابر شرایط آب و هوایی خاص ساحلی چابهار، یکی از اولویت های اصلی در طراحی و اجرا بوده است. با توجه به رطوبت بالا و وجود املاح نمکی در هوا، تمام اتصالات الکتریکی و قطعات نورپردازی دارای درجه حفاظت IP67 هستند که مانع نفوذ آب و گرد و غبار می شود. اسکلت فلزی سازه با استفاده از قوطی های استاندارد و جوشکاری دقیق، پایداری لازم را در برابر بادهای شدید منطقه تضمین می کند.
فونداسیون عمیق و بیس پلیت های مستحکم، خطر نشست یا واژگونی سازه را به حداقل رسانده اند. همچنین، دسترسی آسان به فیوزها و تجهیزات برق رسانی داخل جعبه کنترل، فرآیند نگهداری و تعمیرات را آسان کرده و نیاز به خاموش بون طولانی مدت پروژه را کاهش می دهد. این ویژگی ها نشان دهنده دقت مهندسی عرفان صنعت در سازگاری سازه با محیط زیست پیرامون آن است.
تونل نوری دلفینی؛ نماد زیبایی در ساحل چابهار

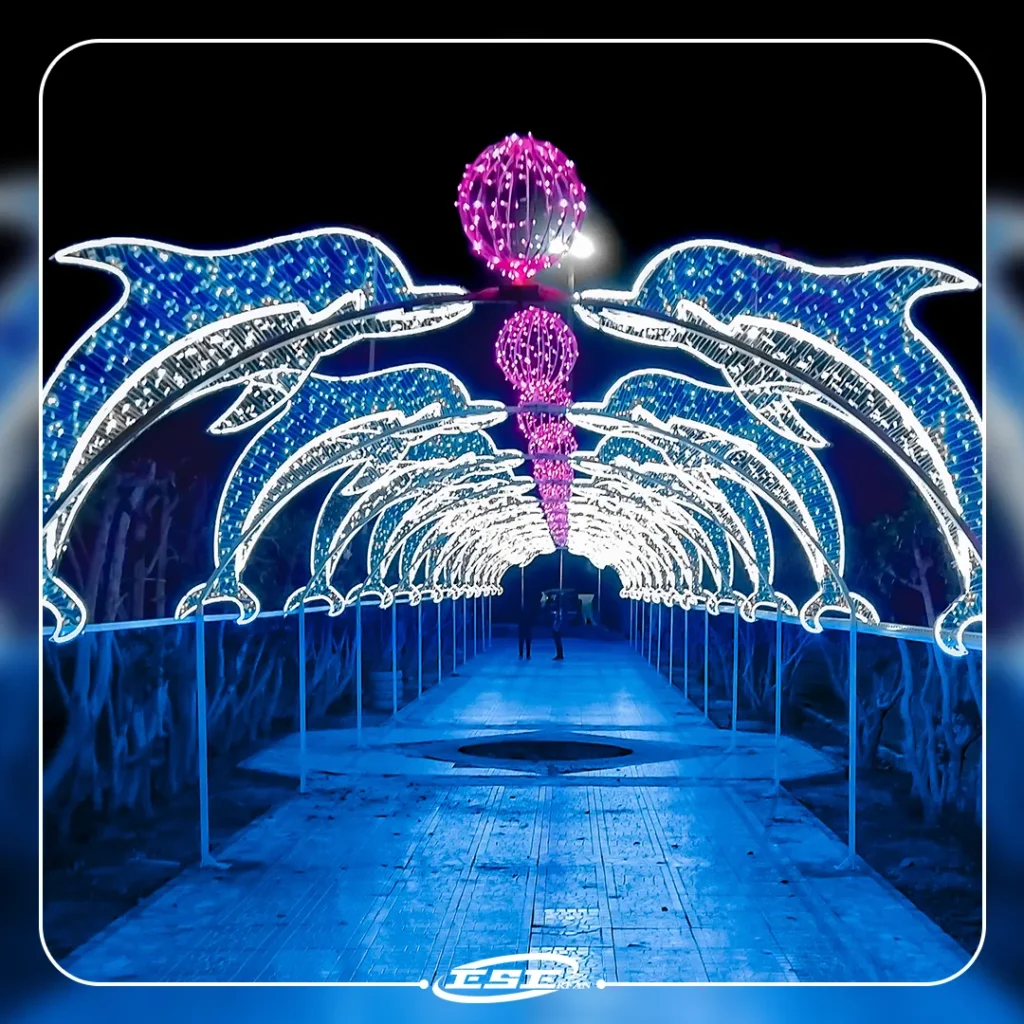

«تونل نوری دلفینی» با خلق فضایی منحصربه فرد، به یکی از نقاط کانونی برای عکاسی و گردشگری در منطقه تبدیل شده است. تضاد نورانی بین بدنه آبی و سفید دلفین ها و گوی های صورتی رنگ در سقف، چهره ای رویایی و مدرن به این سازه بخشیده است. این ترکیب رنگی ثابت و هماهنگ، تصویری یکپارچه و چشم نواز را در شب ایجاد می کند که همواره برای بازدیدکنندگان جذابیت بصری بالایی دارد.
ثبات در طراحی نوری، باعث می شود که چهره «تونل دلفینی چابهار» همیشه یکپارچه و جذاب باقی بماند. این تونل نوری، علاوه بر افزایش جذابیت محیطی، به هویت بصری شهر چابهار نیز افزوده و به عنوان یک المان شهری ماندگار شناخته می شود که همواره انگیزه ای برای حضور مجدد در فضای ساحلی ایجاد می کند.
اجرای پروژه؛ تضمین کیفیت و دوام
موفقیت در پروژه های نورپردازی شهری، تنها به زیبایی ظاهری محدود نمی شود؛ بلکه نتیجه ی مستقیم دقت در محاسبات فنی، انتخاب متریال استاندارد و اجرای اصولی است. در شرکت عرفان صنعت، فرآیند طراحی و اجرای المان های نوری تحت نظارت دقیق تیم مهندسی انجام می پذیرد. ما با تکیه بر تجربه ی خود در پروژه هایی مانند «تونل نوری دلفینی چابهار»، تعهد داریم که هر سازه نه تنها از نظر بصری چشم نواز باشد، بلکه از پایداری ساختاری و ایمنی برق رسانی در بلندمدت برخوردار باشد. اگر هدف شما ایجاد فضایی متمایز، پایدار و حرفه ای در محیط شهری یا تجاری خود هستید، تیم فنی عرفان صنعت آماده است تا با ارائه مشاوره تخصصی و اجرای دقیق، بهترین نتیجه را برای شما رقم بزند.
