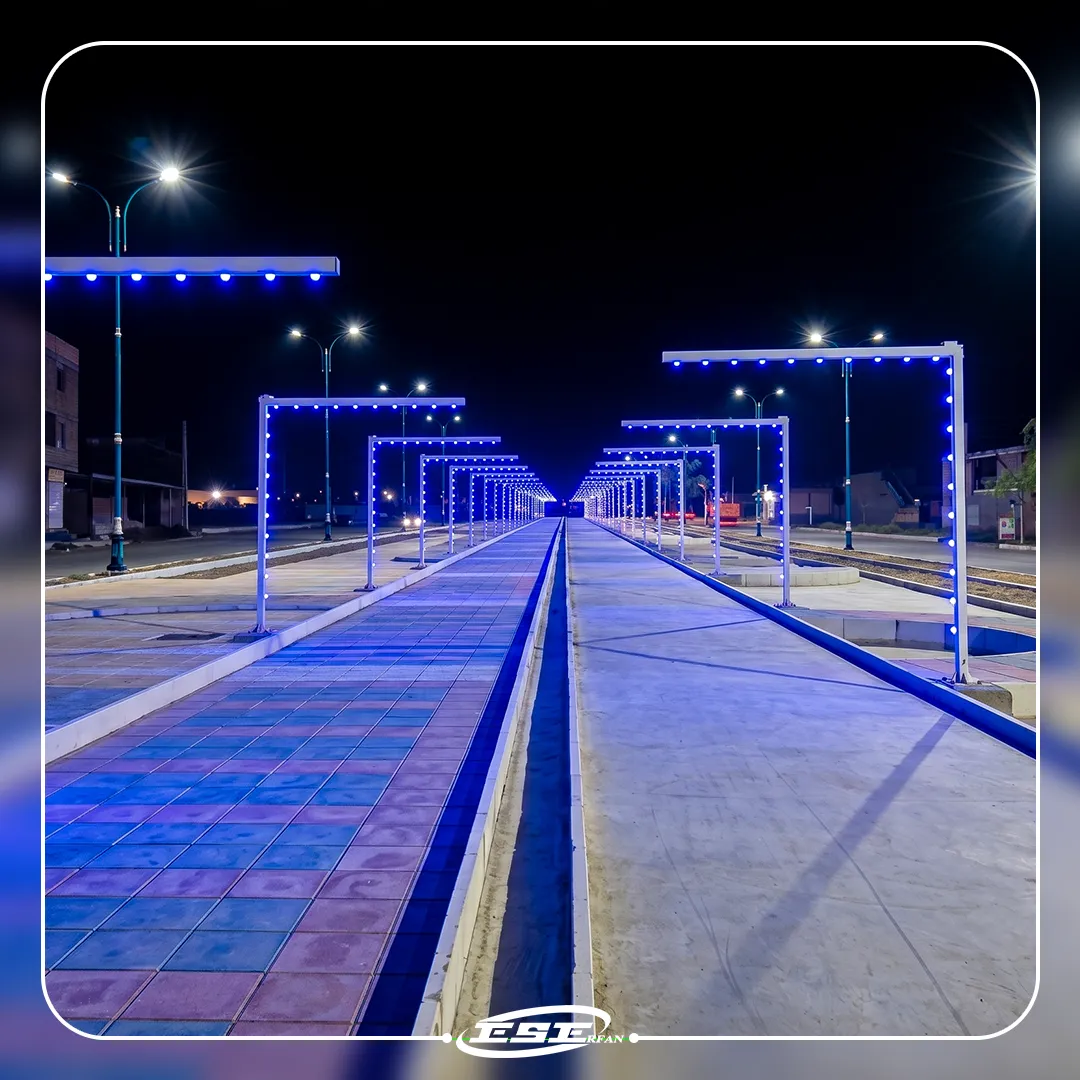

پروژه تونل نوری ۹۰ درجه در شهر کرمان با هدف ایجاد یک مسیر نورپردازی خطی در فضای شهری اجرا شده است. در این پروژه، تمرکز اصلی بر اجرای دقیق سازه فلزی، زیرساخت پایدار و ایجاد یک مسیر برای نورپردازی بوده است. ساختار کلی این تونل نوری بر پایه تکرار دهانه های فلزی با زاویه ۹۰ درجه شکل گرفته و مسیر عبوری مشخصی را ایجاد کرده است.

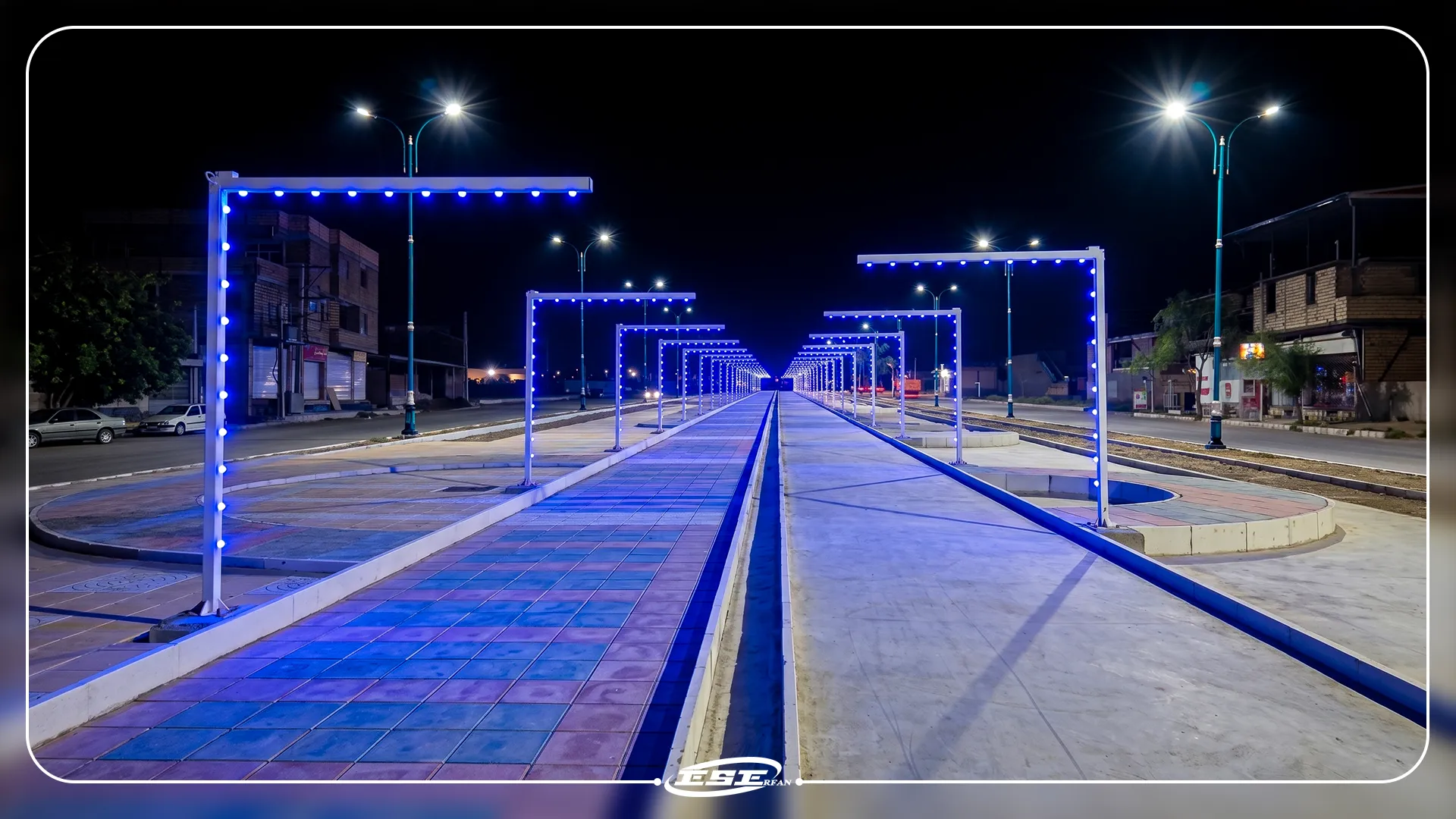

ساختار تونل نوری نود درجه

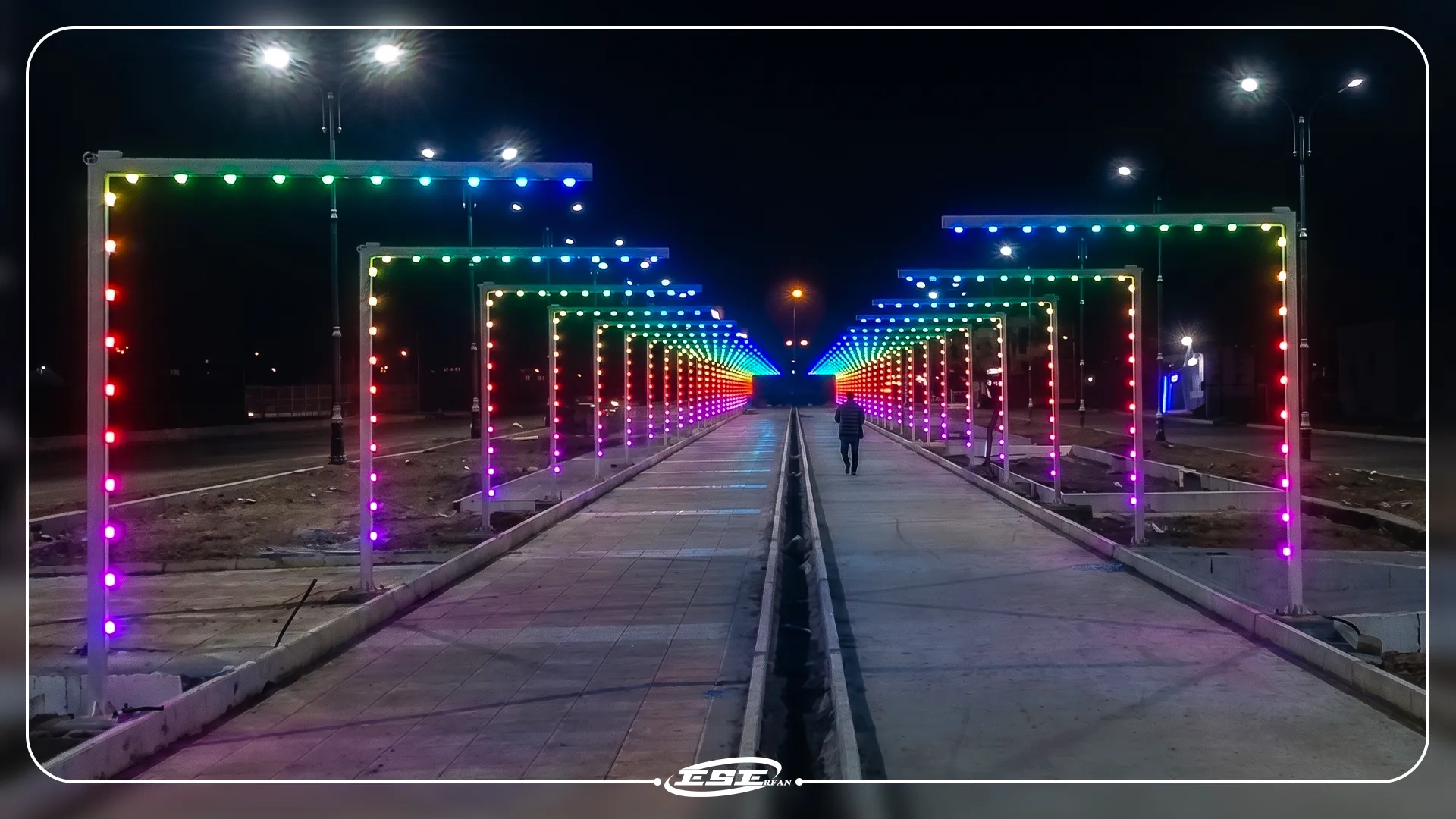

در این پروژه، مسیر تونل از ۵۰ دهانه فلزی تشکیل شده که در دو ردیف رو به روی هم اجرا شده اند. این چیدمان باعث شده یک مسیر مشخص و پیوسته در تونل نود درجه شکل بگیرد و نورپردازی در کل طول مسیر بدون قطع شدن ادامه داشته باشد.
ابعاد کلی سازه
ارتفاع پایه ها در حدود ۳ متر در نظر گرفته شده و طول هر دهانه حدود ۲.۵ متر است. این ابعاد باعث می شود مسیر عبور بدون محدودیت باقی بماند و در عین حال فرم تونل به درستی در طول مسیر حفظ شود.

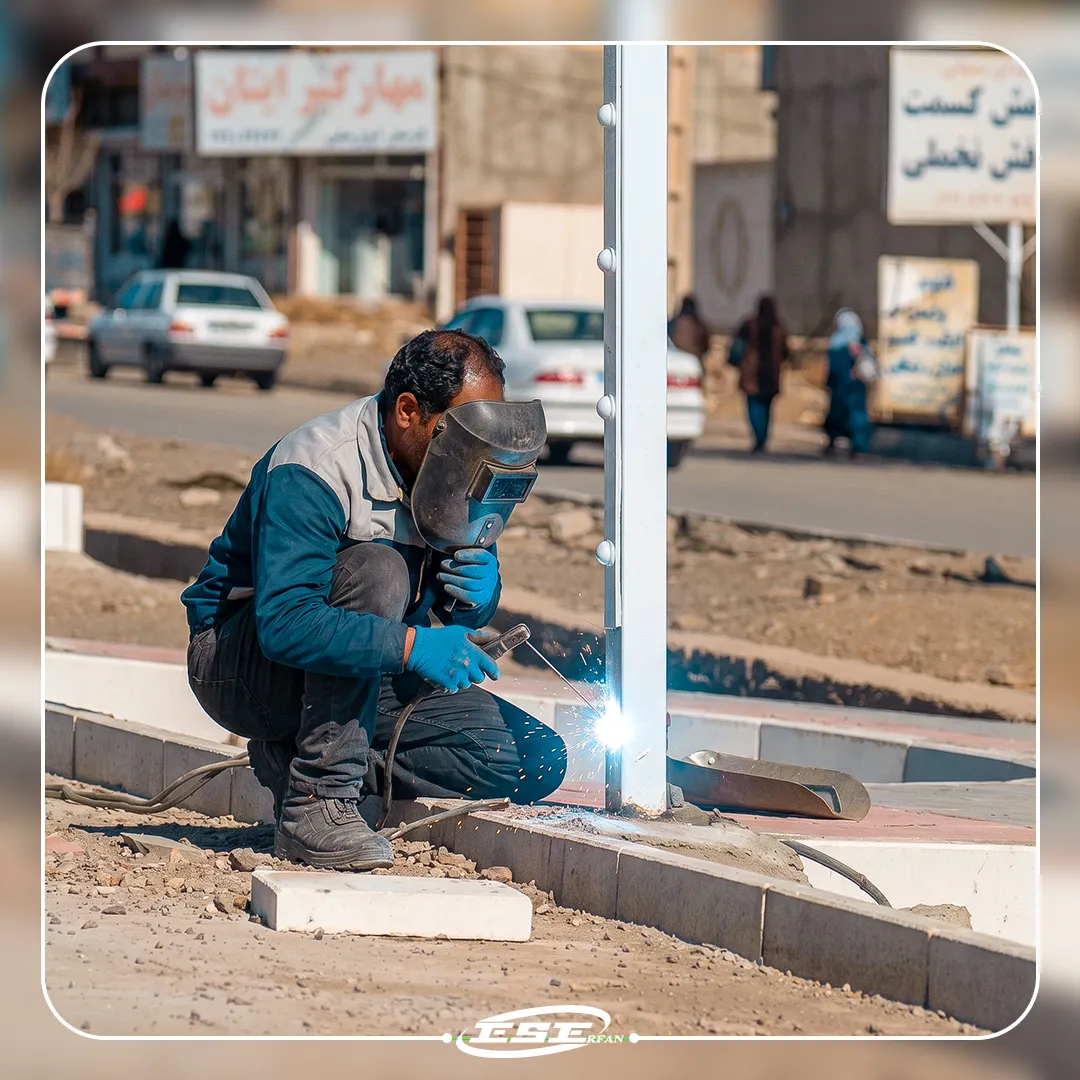

فونداسیون و نصب اسکلت فلزی
پایداری فیزیکی سازه در پروژه تونل نوری نود درجه نیازمند اجرای فونداسیون استاندارد و مقاوم است. برای مهار پایه های این تونل نوری، عملیات حفاری مجزا برای هر دهانه در طول مسیر انجام شده است. نصب پایه ها بر روی بیس پلیت های فولادی تقویت شده با شبکه های میلگرد صورت گرفته تا مقاومت سازه در برابر باد و فشارهای محیطی به طور کامل تامین شود.

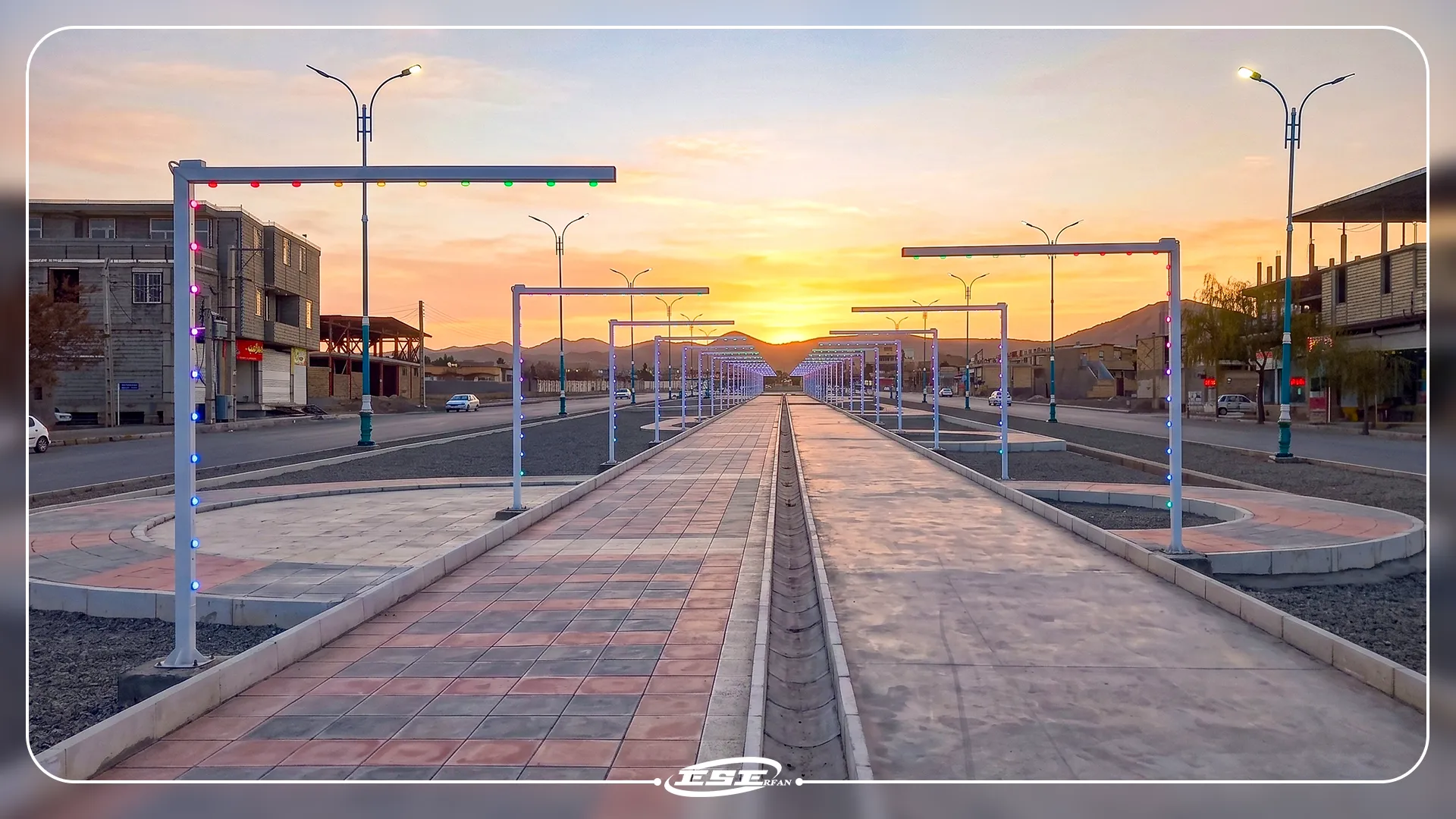

کلاف بندی سازه و بستر کابل کشی
اسکلت اصلی دهانه ها در تونل نوری کرمان از پروفیل های فلزی مستحکم ساخته شده است. برای اتصال یکپارچه پایه ها به یکدیگر، عملیات کلاف بندی فلزی در دو مسیر موازی اجرا شده است که ساختار تونل نود درجه را در برابر لرزش و جابجایی در کل طول مسیر کاملاً ثابت نگه می دارد.
علاوه بر اسکلت اصلی، بستر ایمن و مجزایی برای کابل کشی تجهیزات الکترونیکی در نظر گرفته شده است. به جای نصب روکار، مسیر برق رسانی با استفاده از سینی کابل های گالوانیزه با پوشش رنگ الکترواستاتیک اجرا شده تا کابل ها در برابر رطوبت و آسیب های فیزیکی محافظت شوند.
ریسه های نوری و قاب نگهدارنده
نورپردازی در پروژه تونل نود درجه با استفاده از ریسه های پیکسل 4 سانتی فول کالر انجام شده است. این قطعات با ولتاژ ایمن ۱۲ ولت تغذیه می شوند که خطرات ناشی از برق گرفتگی در فضاهای عمومی پیاده رو را به طور کامل از بین می برد. بدنه این پیکسل ها از مواد پلی کربنات ساخته شده است که مقاومت بالایی در برابر تابش مستقیم و اشعه مخرب خورشید (UV) دارد. همچنین برای استفاده در محیط های باز، قطعات الکترونیکی با رزین صنعتی آب بندی شده اند. برخورداری از درجه حفاظتی IP67، عملکرد مطلوب این تجهیزات را در تونل نوری کرمان در برابر بارش باران و نفوذ رطوبت تضمین می کند.
نصب ایمن ریسه ها و پوشش کابل کشی
یکی از چالش های اصلی تجهیزات الکترونیکی در معابر شهری، حفظ امنیت فیزیکی آن ها است. برای نصب پیکسل ها بر روی بازو های این تونل نوری، از قاب های نگهدارنده PLT استفاده شده است.
به کارگیری این قاب ها در ساختار تونل نود درجه دو مزیت اجرایی مهم به همراه دارد:
- پوشش کابل ها: قرارگیری کامل کابل های ارتباطی در داخل قاب، ضریب امنیتی پروژه را در برابر سرقت قطعات یا قطع شدن عمدی کابل ها به شدت افزایش می دهد.
-
نظم ریسه ها: این قاب ها علاوه بر تنظیم دقیق فاصله بین پیکسل ها، قابلیت همرنگ سازی با بدنه اصلی سازه را دارند. این ویژگی باعث می شود تا نمای ظاهری پروژه در طول روز کاملاً یکپارچه، مستحکم و بدون بهم ریختگی در سیم کشی باشد.
سیستم کنترل هوشمند تونل نوری
مدیریت ریسه های نوری در پروژه تونل نوری کرمان بر عهده یک سیستم کنترل یکپارچه است. برای تنظیم افکت های نوری، از یک جعبه فرمان مجزا برای هر ریسه استفاده شده است. این کنترلرها مجهز به برد حافظه داخلی برای دریافت و تغییر انیمیشن ها بوده و دارای بدنه پلی کربنات مقاوم در برابر اشعه خورشید (UV) هستند. برای جلوگیری از نفوذ آب، قطعات داخلی با استفاده از فناوری جوش آلتراسونیک و تزریق رزین صنعتی در بخش ورودی برق، به طور کامل آب بندی شده اند. این جعبه های فرمان با درجه حفاظتی IP67، در برابر شرایط محیطی کاملاً ایمن هستند.

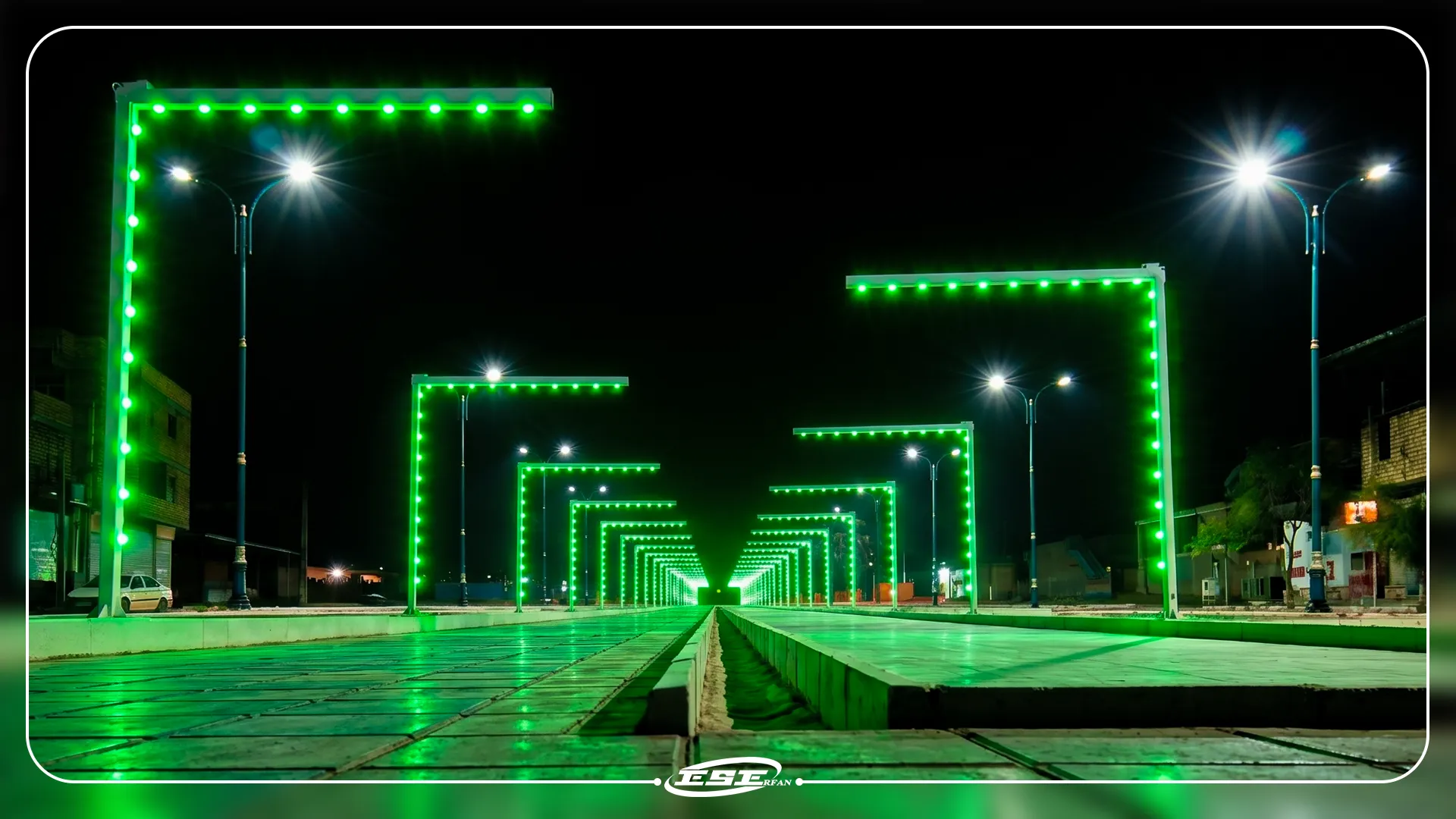

همگام سازی ریسه های نوری
یکی از ویژگی های فنی در ساخت این تونل نوری، ایجاد شبکه ارتباطی بی سیم میان کنترلرها است. تمامی جعبه های فرمان به ماژول ارتباطی NRF مجهز شده اند. این فناوری امکان هماهنگی دقیق ریسه ها را تا فاصله ۲۰۰ متری از یکدیگر فراهم می کند. ساختار سیستم به گونه ای است که به محض اتصال جریان برق، اجرای برنامه های نوری در کل دهانه های تونل نود درجه بلافاصله همگام می شود.
تغییر افکت های این سازه از طریق نرم افزار اختصاصی اندروید انجام می گیرد. مزیت اجرایی این شبکه ارتباطی در آن است که اپراتور تنها با اعمال تغییرات در برنامه می تواند افکت نوری کل مسیر را به روزرسانی کند. این قابلیت نیاز به تنظیم تک به تک قطعات را از بین برده و مدیریت ریسه ها را آسان می کند.
پشتیبانی و خدمات پس از فروش
پایداری عملکرد تونل نوری نود درجه کرمان در اولویت طراحی و اجرا قرار داشته است. به همین منظور، تمامی قطعات الکترونیکی، پیکسل های نوری و سیستم های کنترل هوشمند به کار رفته در این پروژه، تحت پوشش ۱۸ ماه گارانتی بی قید و شرط شرکت عرفان صنعت اصفهان قرار دارند.
علاوه بر گارانتی قطعات، این پروژه دارای ۵ سال خدمات پس از فروش است. این خدمات شامل پشتیبانی فنی در صورت بروز اختلالات احتمالی، به روزرسانی افکت های نوری و تامین قطعات یدکی در سریع ترین زمان ممکن است. این رویکرد تضمین می کند که سازه در طول سال های بهره برداری، بدون افت کیفیت نوری و با ضریب ایمنی کامل در خدمت شهروندان باقی بماند.
