النفق الضوئي بزاوية 90 درجة في كرمان

مقدمة عن مشروع النفق الضوئي 90 درجة في كرمان

تم تنفيذ مشروع «النفق الضوئي 90 درجة» في مدينة كرمان بهدف إنشاء مسار إضاءة خطي داخل الفضاء الحضري. في هذا المشروع تم التركيز بشكل أساسي على تنفيذ هيكل معدني دقيق، وبنية تحتية مستقرة، وإنشاء مسار مخصص للإضاءة. يعتمد الهيكل العام للنفق على تكرار وحدات معدنية بزوايا 90 درجة لتشكيل مسار عبور واضح ومحدد.

هيكل النفق الضوئي 90 درجة

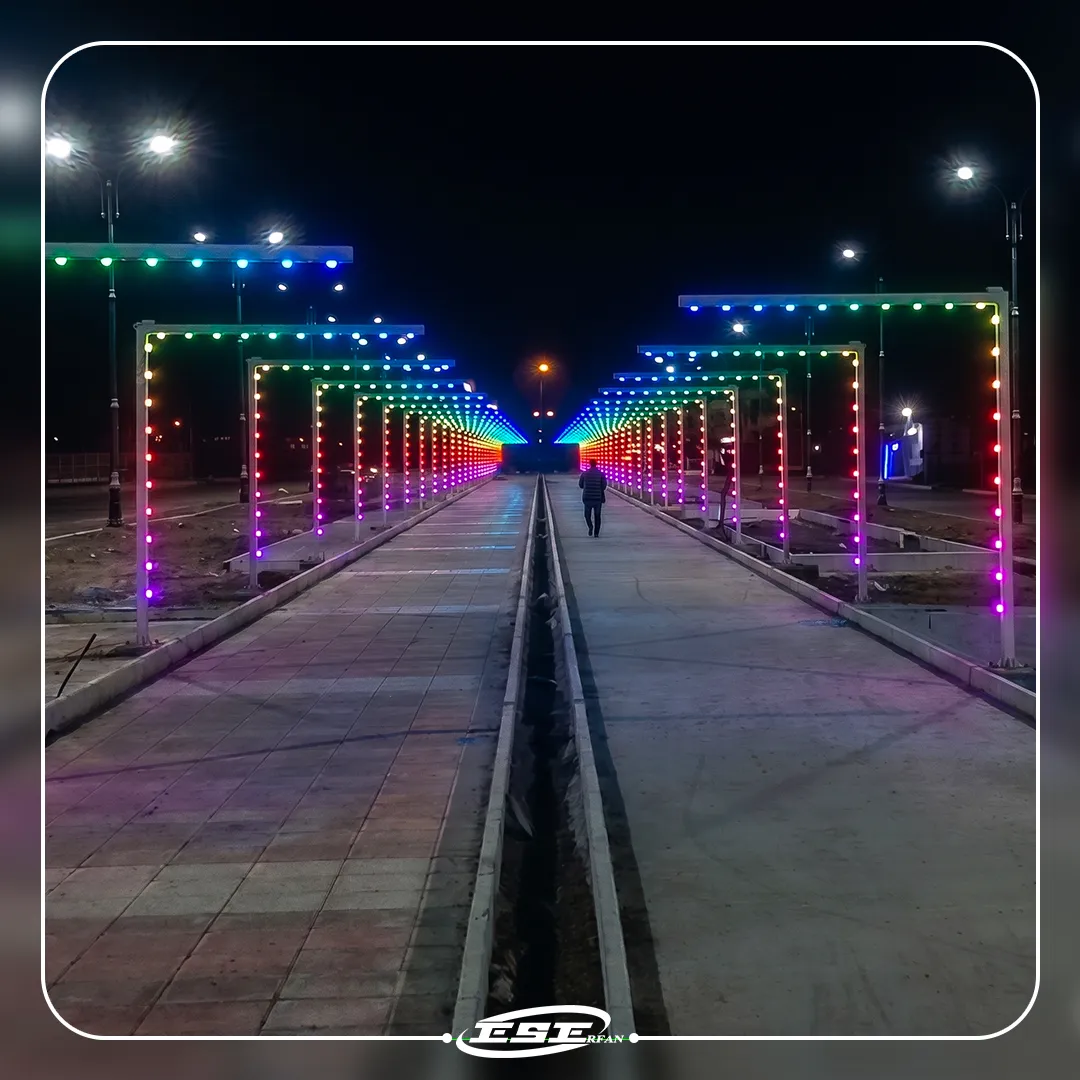

في هذا المشروع يتكون المسار من 50 فتحة معدنية تم تنفيذها في صفّين متقابلين. هذا التوزيع أدى إلى تشكيل مسار ضوئي متصل داخل النفق 90 درجة بحيث تستمر الإضاءة على طول الطريق دون انقطاع.

الأبعاد العامة للهيكل

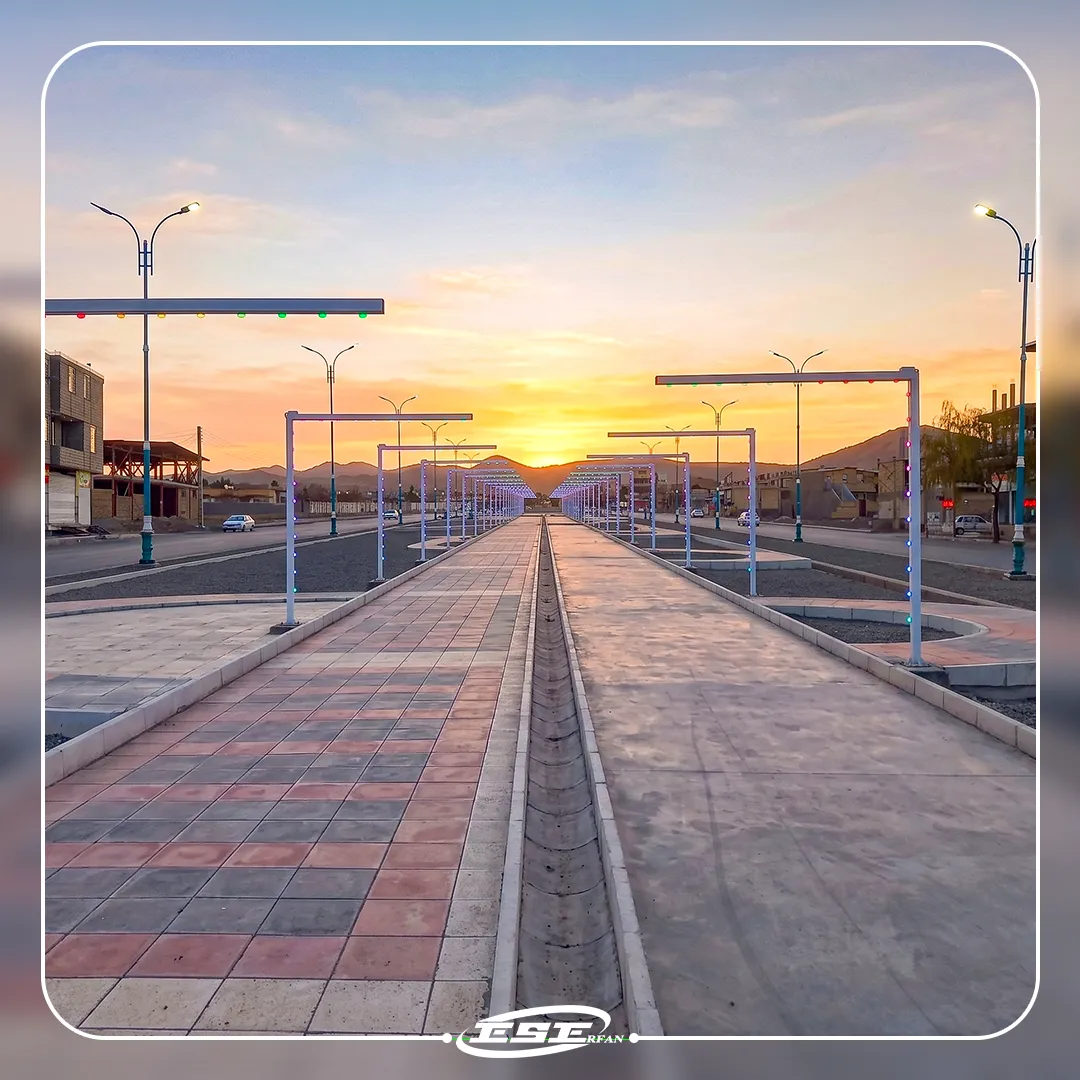

تم اعتماد ارتفاع للأعمدة يقارب 3 أمتار، وطول كل فتحة حوالي 2.5 متر. هذه الأبعاد تسمح بالحفاظ على ممر عبور مريح دون عوائق، مع الحفاظ على الشكل الهندسي للنفق بشكل متناسق على طول المسار.

الأساسات وتركيب الهيكل المعدني

يتطلب الاستقرار الفيزيائي لهذا المشروع تنفيذ أساسات معيارية قوية. تم تنفيذ حفر مستقل لكل وحدة على طول المسار لتثبيت الأعمدة. كما تم تركيب القواعد على صفائح فولاذية مدعّمة بشبكات حديد تسليح لضمان مقاومة عالية للرياح والضغوط البيئية.

الربط الهيكلي وتمديد الكابلات

تم تصنيع الهيكل الرئيسي للوحدات من مقاطع فولاذية قوية. ولضمان الترابط بين الأعمدة تم تنفيذ عملية ربط معدني مزدوج على مسارين متوازيين، مما يمنح النفق 90 درجة ثباتًا عاليًا ضد الاهتزاز والحركة.

كما تم إنشاء مسار مستقل وآمن لتمديد الكابلات الكهربائية، باستخدام مجاري كابلات مجلفنة مطلية بطلاء إلكتروستاتيكي لحماية الأسلاك من الرطوبة والأضرار الميكانيكية.

الشرائط الضوئية وحوامل التثبيت

تم تنفيذ الإضاءة في مشروع النفق باستخدام شرائط بيكسل 4 سم بألوان كاملة (Full Color). تعمل هذه العناصر بجهد آمن 12 فولت، مما يلغي خطر الصعق الكهربائي في الأماكن العامة.

تم تصنيع جسم البيكسلات من مادة البولي كربونات المقاومة للأشعة فوق البنفسجية، كما تم عزل المكونات الإلكترونية باستخدام راتنج صناعي مقاوم للماء بدرجة حماية IP67، لضمان الأداء في الظروف الجوية المختلفة.

تثبيت آمن للشرائط وحماية الكابلات

من أبرز التحديات في المشاريع الحضرية هو حماية المعدات من التلف أو العبث. لذلك تم استخدام حوامل PLT لتثبيت البيكسلات على أذرع الهيكل.

• حماية الكابلات: يتم وضع جميع الأسلاك داخل الحوامل، مما يزيد من الأمان ويقلل من احتمالية العبث أو القطع.
• تنظيم الإضاءة: تساعد هذه الحوامل على توحيد شكل الإضاءة والحفاظ على مظهر هندسي منظم خلال النهار والليل.

نظام التحكم الذكي في النفق الضوئي

يتم التحكم بالإضاءة عبر نظام موحد يعتمد على وحدات تحكم مستقلة لكل شريط ضوئي. تحتوي هذه الوحدات على ذاكرة داخلية لتخزين المؤثرات، وهي محمية ضد العوامل البيئية مع درجة حماية IP67.

مزامنة الإضاءة

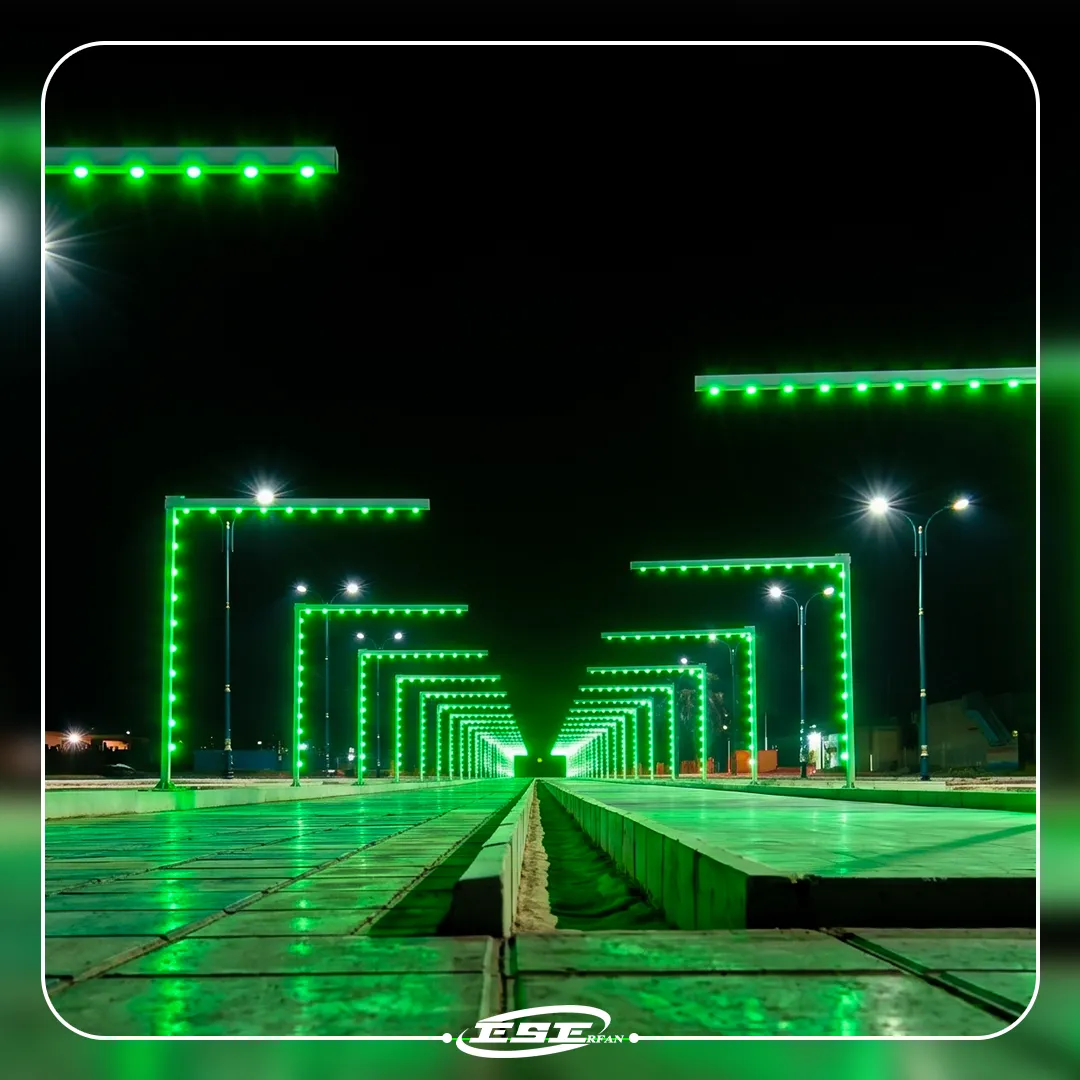

تم تجهيز النظام بوحدات اتصال لاسلكي (NRF) تسمح بمزامنة الإضاءة بين جميع الوحدات حتى مسافة 200 متر. عند تشغيل النظام، يتم تفعيل المؤثرات الضوئية بشكل متزامن على كامل النفق دون تأخير.

يمكن تعديل المؤثرات عبر تطبيق أندرويد مخصص، مما يسهل إدارة النظام بالكامل دون الحاجة إلى ضبط كل وحدة بشكل منفصل.

الدعم وخدمات ما بعد البيع

تم تصميم هذا المشروع لضمان استمرارية التشغيل على المدى الطويل. جميع المكونات الإلكترونية والشرائط الضوئية وأنظمة التحكم مشمولة بضمان لمدة 18 شهرًا من شركة عرفان صنعت أصفهان.

بالإضافة إلى ذلك، يوفر المشروع خدمات ما بعد البيع لمدة 5 سنوات تشمل الدعم الفني، تحديث المؤثرات الضوئية، وتوفير قطع الغيار عند الحاجة، مما يضمن استمرار الأداء بجودة عالية وسلامة كاملة للمستخدمين.
